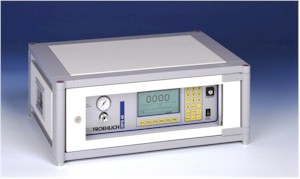

JWF 40 系列试漏仪




不同测量原理的JWF试漏仪



MPS5试漏仪


    20系列试漏仪



40系列试漏仪


    LK20及LK1000泄漏标定仪

  以干燥空气为介质、微处理器控制的全自动高性能泄漏检测仪
  四种测试方法:绝对压力法、差压法、质量流量法、体积流量法

  JWF MPS 40 试漏仪—绝对压力法:
  多种实现方式 压力降、压力升、正压、负压
工 作 压 力 2、5或7bar,其它根据要求设计
量       程 ±3000Pa或±3000mm水柱
分  辨  率 1Pa起


  JWF MPS 45试漏仪—差压法:
  多种实现方式: 压力降、压力升、正压、负压
变送器隔离阀阻塞时可自动显示故障
工 作 压 力: 最高可达80bar
  量       程: ±1000Pa
分  辨  率: 0.1Pa起

  JWF MFL 40试漏仪—质量流量法:
  直接进行流量,即泄漏率测量
测量速度高,尤其适用于大容积测量
  测量信号与被测容积无关
测量信号与测试压力无关
  量       程: 100cm3/min
分  辨  率: 0.01cm3/min起

  JWF MFL 60试漏仪—质量流量法:
  适用于较大泄漏率测量
  量       程: 最大可达200l/min
  分  辨  率: 0.1cm3/min起

  JWF MFL 45试漏仪—体积流量法:
  尤其适用于大泄漏率测量
泄漏测试和流量测试可集于一体
  分  辨  率: 1cm3/min起

  技术参数:
标准VME总线结构,模块化设计,方便维护
可扩展进行多通道并行测量
电子压力调节器-测试压力可编程设定,特别适合多部位或多品种测试
自检功能-检测试漏仪自身密封性
统计功能-计算平均值、标准偏差
测试压力自动监测
32套测试程序,每套程序均可单独编程
各测量阶段时间可在0.3-999.9范围内设定
可按时间、压力或容积对被测件进行充气
大屏幕LCD文本显示
菜单形式,舒适的用户操作界面
薄膜键盘
编程钥匙开关”防止误改数据
串行数据接口,可输出测量结果到打印机或计算机
外形尺寸: MPS 40/45: 560×235×520mm
  MFL 40/45/60: 560×370×522
重    量: MPS 40/45: 约27Kg
  MFL 40/45/60: 约30Kg
电源:220/110VAC、50/60HZ
功耗:50W

  附加选项:
温度补偿
  图形显示测试曲线
  Profi-bus接口和以太网接口,便于数据管理
  3.5"软驱,用于存储测量结果
  测试容积自动监测
  通过调制解调器进行远程支持和维护
