装 配 测 试 自 动 线



    发动机缸体和缸盖的装配测试自动线是佛罗里西公司的专长。其核心工作是在机加工生产线上完成各种检测和装配(包括预装配工作)。这些工作包括以下几项主要内容:

测 试:

  泄漏测试,包括水套、油道、曲轴箱腔体、进排气道、火花塞帽等
流量检测,例如可通过流量检测对复杂油道的截面进行检查
尺寸和形位测量及分类,包括缸孔、曲轴和凸轮轴孔、气门阀座和导管孔、曲轴油封安装孔等

装 配:

上镙堵、压装堵盖或钢球
轴承盖装配,包括装定位套,镙栓拧紧或拧松
  气缸套装配
气门座圈和导管压装,分常温和液氮深冷压装




为GM USA 提供的缸体装配及泄漏检测自动线 L 850; OP 200



带自动供料的气门座圈和导管液氮深冷装配线

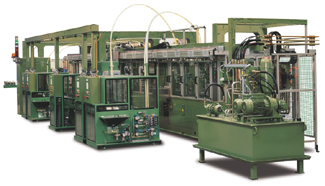

缸盖20工位装配和泄漏检测自动线

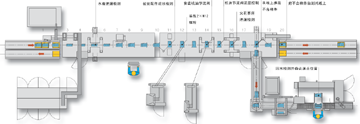

缸盖20工位装配和泄漏检测自动线平面图
